起源の場所: | 中国 |
ブランド名: | AUO |
証明: | RoHS |
モデル番号: | B116XAN04.0 HW1A |
最小注文数量: | 200pcs |
---|---|
価格: | USD 50-55/ PCS |
パッケージの詳細: | 50cm*50cm*60cm |
受渡し時間: | 20-25 |
スクリーン・サイズ: | 11.6インチ | ピクセル数: | 1366の(RGB) ×768 (WXGA) 135PPI |
---|---|---|---|
信号のタイプ: | eDP (1つの車線)、30台のピン コネクタ | 輪郭の形: | 細い(PCBAの平たい箱、T≤3.2mm) |
光: | 220 cd/mの² (タイプ。) | 色の深さ: | 262K 50% NTSC |
リフレッシュ レートを: | 60HZ | 整理: | R.G.B. 縦縞 |
処置: | 防眩、堅いコーティング(3H) | 仕事モード: | Transmissive AHVA、普通黒い |
ハイライト: | 30ピン11.6インチTFT LCD Displays,30ピン11.6インチの接触表示モジュール,1366*768ピクセル接触表示モジュール |

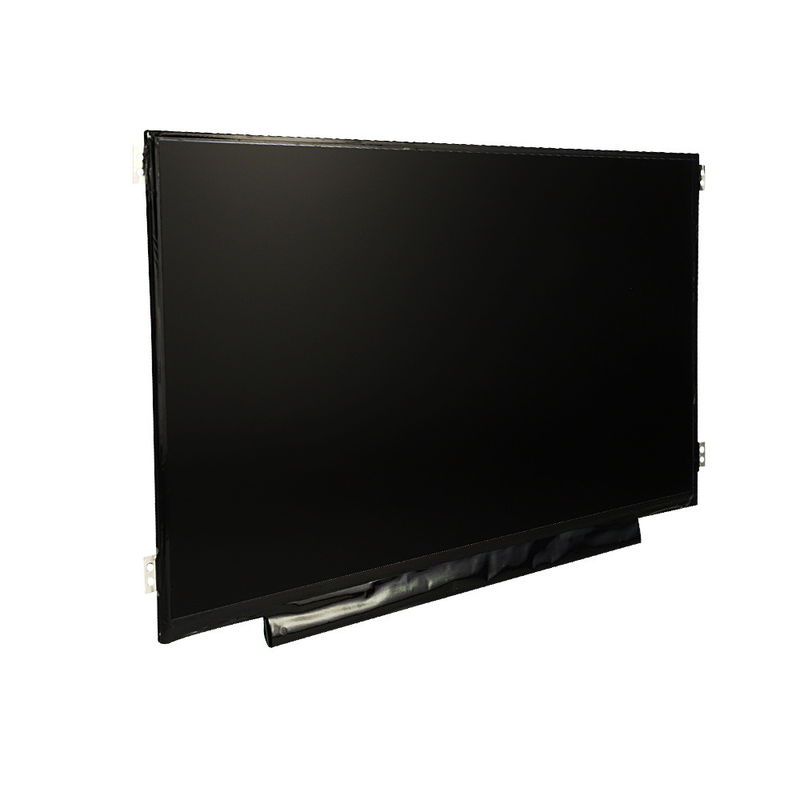

30 Pin 11.6のインチTFT LCDは1366*768ピクセルと表示する
B116XAN04.1は11.6の」AU Optronics Corp.からの斜めSi TFT-LCDの表示パネルプロダクト(以後AUOを呼んだ)、必要なWLEDのバックライト システムと、タッチ画面のないWith LED Driver、である。それは0の実用温度範囲を特色にする| 50°Cの-20の保管温度の範囲| 1.5G (14.7 m/sの²)の60°Cおよび最高の振動レベル。
製品の機能
(1)ジスプレー体:11.6インチTFT;伝達;すべての時
(2)表示色:16.7M
(3)運転者IC:TCOM
(4)バックライト モード:白いLED
適用
ADIAはこのモデルがLaptop等に加えられることを推薦する。
概要の指定
NO. | 項目 | 指定 | 単位 | 注目 |
1 | LCDのサイズ | 11.6インチの対角線 | インチ | - |
2 | パネルのタイプ | IPS | - | - |
3 | 決断 | 1366x (RGB) x 768 | ピクセル | - |
4 | 表示モード | 普通、Transmissive黒い | - | - |
5 | Colorsの表示Number | 16.7M | - | ノート |
6 | 見る方向 | すべての眺め | - | - |
7 | 対照の比率 | 800 (TYPE) | - | - |
8 | 光 | 220 (TYPE) | cd/m2 | ノート |
9 | モジュールのサイズ | 268.0 (W) ×168.0 (L) ×3.0 (T) | mm | ノート |
10 | 作用面積 | 256.125 (H) X 144 (V) | mm | - |
11 | ピクセル ピッチ | 0.1875 x 0.1875 | mm | - |
12 | 重量 | 最高200 | g | - |
13 | わずかな入れられた電圧VDD | +3.3タイプ。 | ボルト | - |
14 | パワー消費量 | 2.8W @Mosaic Pattern | ワット | - |
15 | 白い光(ILED=25mA) (ノート:ILEDは現在のLEDである) |
220type.(平均5ポイント) 187 min. (平均5ポイント) |
- | - |
16 | インターフェイス | 1車線eDP | - | - |
17 | 実用温度 | 0~50 | ºC | - |
18 | 保管温度 | -20~60 | ºC | - |
輪郭Dimension (単位:mm)
関連製品
TFT-LCM (mm) | |||||||||
サイズ | モデルいいえ。 | 決断 | H | V | T | 金指の間隔 | インターフェイス | PIN | ICの型号 |
1 | YT050A001 | 480*272 | 120.4 | 71.4 | 2.65 | P0.6/W0.3 | RGB | 51 | NT35510 |
2 | YT050H002 | 800*480 | 120.7 | 75.8 | 3.1 | P0.5/W0.35 | RGB | 40 | HX8264-D03&HX8678-B00 |
3 | YT050C002 | 800*480 | 120.7 | 75.8 | 3.1 | P0.5/W0.35 | RGB | 40 | OTA7001A_C &OTA9960A |
4 | YT050H003 | 480*272 | 120.7 | 75.8 | 3.1 | P0.5/W0.35 | RGB | 40 | ILI6480H2 |
5 | YT050C003 | 480*272 | 120.7 | 75.8 | 3.1 | P0.5/W0.35 | RGB | 40 | ILI6482C |
5 | YT050H004 | 800*480 | 119 | 74.9 | 2.8max | P0.5/W0.35 | RGB | 40 | HX8264-D03&HX8678-B00 |
FAQ
Q1. 私はいかにあなたの製品品質を信頼してもいいか。
:
--私達の原料は迎合的なすべてのROHSである。
--表示はISO9001である:2008年およびISO9001:2015証明された会社、私達はずっと私達の生産でISO標準に厳しく付着している。
--私達のプロダクトは郵送物の前に100%のVisualおよびFunctionテストである。
その間、私達はHighの私達のTFT Displayのモジュールに必要なAgingテストおよび信頼度試験、例えば店およびOperateおよびLow Temperature及びHigh Humidity Environment、ESDおよびanti-interferenceテスト、Drop (パッケージと)および振動試験する。
私達のTouch Screensは塩水噴霧試験、Hardnessテスト、鋼球の落下試験、Flatnessテスト、熱衝撃テストを通って行く…
--私達の経験および実力は99.7%常にである資格率をまたはそれ以上に作る。
Q2。LCDsおよびタッチ パネルのどのサイズを提供するか。
:
--下記のものを含んでいる小さいサイズ:0.96", 1.22", 1.3", 1.44", 1.54", 1.77", 2.0", 2.4", 2.7", 2.8", 3.0", 3.2", 3.5", 3.95", 3.97", 4.3", 5", 5.6", 6.86".
--下記のものを含んでいる中間のサイズ:7", 8", 9", 10.1", 10.2", 13.3",14.1",15.6",17",21.5",23
Q3。私は前に形式的な順序のサンプル順序があってもいいか。
:はい、サンプル順序は動くプロジェクトの新しいプロジェクトまたは取り替えのための歓迎常にである。私達にTFT LCDモジュールの多くの標準モデルの在庫があり、0.96inchからのへのタッチ画面は配達を意味する13.3inchの順序として同日作られる。
Q4。Sample順序およびMassProduction順序のための調達期間は何であるか。
:
--LXDisplayの標準的なプロダクトのために、サンプルのための調達期間は通常それが10日速いですことができる大量生産のための1-7日、である。
--Customizedプロダクトのため、
私達は新しいFPCを15daysの7days、新しいBacklight、および18daysのCapacitiveの新しいタッチ パネルまたはResistiveのタッチ パネルで準備ができた得られる。
特別なプロダクトの大量生産は3weeks速いことができる。
--要約すると、大きい出力の私達の年に基づいて、私達はLCDのパネルとのよい関係、ICを保って、重い資材不足があった時でさえ他の物質的な製造者、私達は安定した供給があった。
Q5。MOQの条件があるか。
:はい、それはプロダクトの異なったサイズによって決まる。私達の販売、感謝を参照しなさい。
Q6。私はいかにCustomizedプロダクトのあなたと働くか。
:初めに私達にあなたの特別な条件、DrawingまたはSpecificationの記述を提供しなさい---私達のエンジニアは多用性がある解決を解決し、また費用を形成する(もしあれば)---私達はApprovalにDrawingおよびSpecificationを提供する---私達は信頼度試験および老化テストの後で承認にサンプルを提供する---私達は修正を必要ならばする---私達は試験順序の少しをする(必要であれば)---私達は大量生産をする。
Q7。私は私の自身のシルク スクリーンLogo、Part Numberまたは小さいラベルがあってもいいか。
:はい、完全に。それは要求するMOQを、示す私達の販売、感謝をかもしれない。
Q8。どの位保証はあり、あなたの売り上げ後のサービスは何あるか。
:通常12か月。
プロダクトの受け入れからの12months内に欠陥があったら、私達の販売に、私達答える24hoursの内で連絡しなさい。私達はプロダクトが私達に戻るように要求すれば郵送料は私達によって十分に支払済である。
Q9。出荷の記述があり、好ましい郵送料を引用できるか。
:はい、私達はDHL、ずっとFederal Expressと以上11年、私達の出荷の記述が割引を大いに85%許可された働いている。私達の販売にそれによってがサンプルまたは形式的な順序の郵送物である問題を頼まないために自由に感じなさい。
PRECAUTIONS
1.HANDLING
1.1.Polarizer Cleaningの石油エーテル(かNヘキサン)は前部/後部偏光子および反射器、アセトン、トルエンおよびエタノールきれいにするために表面を損なうことを避けるように割り当てられない推薦される。
1.2. 基づいているボディは間、LCDsの上の一突き反ESDリスト・ストラップを身に着けなければならない。
1.3. FPC Solderingは、300℃/3Sよりより少なく、ベンチを基づかせていることではんだ基づいていたにちがいない。
1.4. アセンブリ、スクリュードライバーをする使用電気Screwdriverが基づいていたにちがいなければ。
2.STORAGE
2.1. 密封されたポリエチレン袋で保ちなさい。
2.2. 暗い場所で保ちなさい。
2.3. 0°Cと35°C.間の温度で保ちなさい。
70°Cのための以上160 Hours、または以上48 Hrsの-20°Cで許さなかった。
3.SAFETY
損なわれたガラス細胞からの液晶の漏出があなたの口か接触目に、それを置かなければ、液晶の接触が石鹸および水を使用してあなたの皮か衣服、それをすぐに洗浄すれば。
4.LIMITED保証
その他の点で合意がない限りADIAと顧客の間で、ADIAは機能的に不完全であるために確認されているのLCDモジュール取り替えるか、または修理する郵送物の日付からの1年の期間の間ADIA LCDの受諾の標準(利用できるコピー要望に応じて)に従って点検されたとき。specs上の表面的な/視覚欠陥は30日の郵送物以内のADIAに戻らなければならない。そのような日付の確認は貨物文書に基づいている。ADIAの保証の責任は修理するためにおよび/または上で述べられた言葉の取り替え限った。ADIAはあらゆるそれに続くか必然のでき事に責任がない。
保証の下の4.1RETURNING LCM –契約条件
4.1.No保証は注意が上で無視されたら示したら許可することができる。違反の典型的な例は次のとおりである:
- 壊れたLCDガラス。
- 部品の付加を含む方法で、変更される回路。
4.2.Module修理は相互一致に顧客に送り状を作られる。モジュールは失敗または欠陥の十分な記述と戻らなければならない。顧客が取付けているコネクターかケーブルはPCBのアイレット、コンダクターおよびターミナルを損なわないで完全に取除かれなければならない。
