起源の場所: | 中国 |
ブランド名: | InnoLux |
証明: | RoHS |
モデル番号: | AT070TN90 |
最小注文数量: | 200pcs |
---|---|
価格: | USD 13-15/ PCS |
パッケージの詳細: | 50cm*50cm*60cm |
受渡し時間: | 20-25 |
サイズ: | 7.0インチ(対角線) | 決断: | 800 × 3の(RGB) × 480 |
---|---|---|---|
インターフェイス: | デジタル、平行8ビットRGB | 表面処理: | 防眩 |
色の深さ: | 16.7M | 技術のタイプ: | Si TFTの活動的なマトリックス |
ピクセル ピッチ(mm): | 0.0642 (W) × 0.1790 (H) mm | ピクセル構成: | R.G.B. 縦縞 |
表示モード: | 普通白い、Transmissive | パネルのパワー消費量: | 0.226W (タイプ。) |
ハイライト: | 7" 50ピンTFT LCD Displays,7つ50のピンtftの表示パネル,24bit RGBインターフェイスtftの表示パネル |

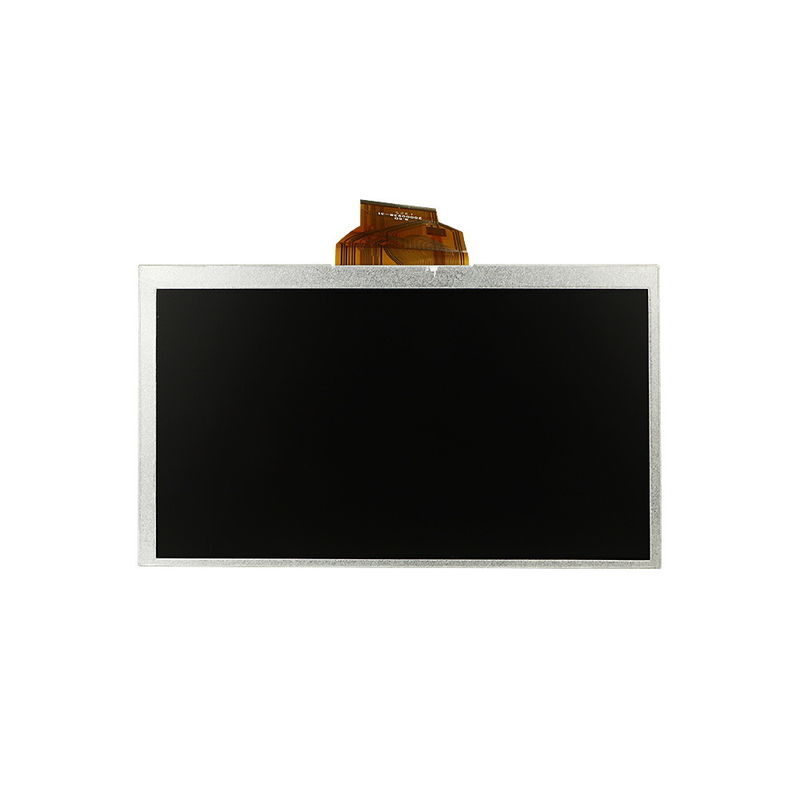

7 24bit RGBインターフェイス800x480ピクセルが付いているインチAT070TN90 TFT LCDの表示50ピン
Innolux Corporation (以後Innoluxを呼んだ) AT070TN94はタッチ画面なしに、バックライトの運転者なしに、7.0インチ斜めSi TFT-LCDの表示パネルプロダクト、必要なWLEDのバックライト システムとである。それは-30の実用温度範囲を特色にする| 85°Cの-30の保管温度の範囲| 1.5G (14.7 m/sの²)の85°Cおよび最高の振動レベル。広いTemperature、WLED Backlight、U/D、L/R Reverseの6/8ビット、Matteの選択可能なDE/SYNCHRONIZATIONモード;1 FPCに付き2。
製品の機能
(1)ジスプレー体:7.0インチTFT;伝達;12時
(2)表示色:262K/16.7M
(3)運転者IC:
(4)バックライト モード:白いLED
適用
モデルはAutomotive Display、Portable DVD Player等に加えられる。
概要の指定
ブランド | Innolux | モデル | AT070TN90 |
斜めのサイズ | 7.0インチ | タイプ | Si TFT-LCD、LCM |
ピクセル フォーマット | 800 (RGB) ×480 [WVGA] 134PPI | 構成 | RGBの縦縞 |
作用面積 | 154.08 (H)×85.92 (V) mm | 薄暗い輪郭。 | 164.9 (H)×100 (V) ×6 (D) mm |
斜面区域 | 156.7 (H)×89.1 (V) mm | 処置 | 防眩 |
光 | 400 cd/mの² (Type。) | 対照の比率 | 500:1 (タイプ。) (TM) |
眺めの方向 | 6時 | 応答時間 | 25 (タイプ。) (Tr+Tf) |
視野角 | 70/70/50/70 (タイプ。) (CR≥10) | オペレーティング・モード | Transmissive TN、普通白い |
サポート色 | 262K/16.7M 50% NTSC | 光源 | WLED [3S9P]、20K時間、W/O Driver |
重量 | 154g (Type。) | タッチ パネル | なし |
フレーム率 | - | ||
信号のタイプ | 平行RGB (1つのCHの6/8ビット)、FPC 50ピン | ||
電圧供給 | 3.3/10.4/16.0/-7.0V (Type。) (VCC/AVDD/VGH/VGL) | ||
最高。評価 | 貯蔵の臨時雇用者。:-30 | 85 °C Operating Temp。:-30 | 85 °C |
輪郭Dimension (単位:mm)
関連製品
TFT-LCM (mm) | |||||||||
サイズ | モデルいいえ。 | 決断 | H | V | T | 金指の間隔 | インターフェイス | PIN | IC |
7.0 | YT070C004 | 164.9 | 100 | 2.8 | W0.3/P0.5 | P0.5/W0.3 | 50 | 800*480 | ST5091 +ST5623 |
7.0 | YT070B004 | 164.9 | 100 | 2.8 | W0.3/P0.5 | P0.5/W0.3 | 50 | 800*480 | ILI5960D+ILI6128B |
7.0 | YT070B004-V1 | 164.9 | 100 | 2.8 | W0.3/P0.5 | P0.5/W0.3 | 50 | 800*480 | NV3858+NV1057 |
7.0 | YT070B004-V2 | 164.9 | 100 | 2.8 | W0.3/P0.5 | P0.5/W0.3 | 50 | 800*480 | OTD9960+OTA7001A |
7.0 | YT070B004-V3 | 164.9 | 100 | 2.8 | W0.3/P0.5 | P0.5/W0.3 | 50 | 800*480 | HX8264-D07+HX8664-B |
Choose私達かなぜ:
1.Our会社は2011年に確立し、多くのの長期協同が有名な会社ある
2.Weに専門R & Dのチームおよびテクニカル サポートがある
3.Weに多数の点の目録があり、私達は支払の後で配達をできるだけ早く出荷してもいい
4.Weはこれらのブランドの直接代理店、急に命令プロセス簡単なおよび受渡し時間である
私達の会社からの5.Allスクリーンの船は長い保証を備え、私達に十分なテクニカル サポートが提供してもいいある
売り上げ後のサービス
FAQ
Q1. 私はいかにあなたの製品品質を信頼してもいいか。
:
--私達の原料は迎合的なすべてのROHSである。
--表示はISO9001である:2008年およびISO9001:2015証明された会社、私達はずっと私達の生産でISO標準に厳しく付着している。
--私達のプロダクトは郵送物の前に100%のVisualおよびFunctionテストである。
その間、私達はHighの私達のTFT Displayのモジュールに必要なAgingテストおよび信頼度試験、例えば店およびOperateおよびLow Temperature及びHigh Humidity Environment、ESDおよびanti-interferenceテスト、Drop (パッケージと)および振動試験する。
私達のTouch Screensは塩水噴霧試験、Hardnessテスト、鋼球の落下試験、Flatnessテスト、熱衝撃テストを通って行く…
--私達の経験および実力は99.7%常にである資格率をまたはそれ以上に作る。
Q2。LCDsおよびタッチ パネルのどのサイズを提供するか。
:
--下記のものを含んでいる小さいサイズ:0.96", 1.22", 1.3", 1.44", 1.54", 1.77", 2.0", 2.4", 2.7", 2.8", 3.0", 3.2", 3.5", 3.95", 3.97", 4.3", 5", 5.6", 6.86".
--下記のものを含んでいる中間のサイズ:7", 8", 9", 10.1", 10.2", 13.3",14.1",15.6",17",21.5",23
Q3。私は前に形式的な順序のサンプル順序があってもいいか。
:はい、サンプル順序は動くプロジェクトの新しいプロジェクトまたは取り替えのための歓迎常にである。私達にTFT LCDモジュールの多くの標準モデルの在庫があり、0.96inchからのへのタッチ画面は配達を意味する13.3inchの順序として同日作られる。
Q4。Sample順序およびMassProduction順序のための調達期間は何であるか。
:
--LXDisplayの標準的なプロダクトのために、サンプルのための調達期間は通常それが10日速いですことができる大量生産のための1-7日、である。
--Customizedプロダクトのため、
私達は新しいFPCを15daysの7days、新しいBacklight、および18daysのCapacitiveの新しいタッチ パネルまたはResistiveのタッチ パネルで準備ができた得られる。
特別なプロダクトの大量生産は3weeks速いことができる。
--要約すると、大きい出力の私達の年に基づいて、私達はLCDのパネルとのよい関係、ICを保って、重い資材不足があった時でさえ他の物質的な製造者、私達は安定した供給があった。
Q5。MOQの条件があるか。
:はい、それはプロダクトの異なったサイズによって決まる。私達の販売、感謝を参照しなさい。
Q6。私はいかにCustomizedプロダクトのあなたと働くか。
:初めに私達にあなたの特別な条件、DrawingまたはSpecificationの記述を提供しなさい---私達のエンジニアは多用性がある解決を解決し、また費用を形成する(もしあれば)---私達はApprovalにDrawingおよびSpecificationを提供する---私達は信頼度試験および老化テストの後で承認にサンプルを提供する---私達は修正を必要ならばする---私達は試験順序の少しをする(必要であれば)---私達は大量生産をする。
Q7。私は私の自身のシルク スクリーンLogo、Part Numberまたは小さいラベルがあってもいいか。
:はい、完全に。それは要求するMOQを、示す私達の販売、感謝をかもしれない。
Q8。どの位保証はあり、あなたの売り上げ後のサービスは何あるか。
:通常12か月。
プロダクトの受け入れからの12months内に欠陥があったら、私達の販売に、私達答える24hoursの内で連絡しなさい。私達はプロダクトが私達に戻るように要求すれば郵送料は私達によって十分に支払済である。
Q9。出荷の記述があり、好ましい郵送料を引用できるか。
:はい、私達はDHL、ずっとFederal Expressと以上11年、私達の出荷の記述が割引を大いに85%許可された働いている。私達の販売にそれによってがサンプルまたは形式的な順序の郵送物である問題を頼まないために自由に感じなさい。
PRECAUTIONS
1.HANDLING
1.1.Polarizer Cleaningの石油エーテル(かNヘキサン)は前部/後部偏光子および反射器、アセトン、トルエンおよびエタノールきれいにするために表面を損なうことを避けるように割り当てられない推薦される。
1.2. 基づいているボディは間、LCDsの上の一突き反ESDリスト・ストラップを身に着けなければならない。
1.3. FPC Solderingは、300℃/3Sよりより少なく、ベンチを基づかせていることではんだ基づいていたにちがいない。
1.4. アセンブリ、スクリュードライバーをする使用電気Screwdriverが基づいていたにちがいなければ。
2.STORAGE
2.1. 密封されたポリエチレン袋で保ちなさい。
2.2. 暗い場所で保ちなさい。
2.3. 0°Cと35°C.間の温度で保ちなさい。
70°Cのための以上160 Hours、または以上48 Hrsの-20°Cで許さなかった。
3.SAFETY
損なわれたガラス細胞からの液晶の漏出があなたの口か接触目に、それを置かなければ、液晶の接触が石鹸および水を使用してあなたの皮か衣服、それをすぐに洗浄すれば。
4.LIMITED保証
その他の点で合意がない限りADIAと顧客の間で、ADIAは機能的に不完全であるために確認されているのLCDモジュール取り替えるか、または修理する郵送物の日付からの1年の期間の間ADIA LCDの受諾の標準(利用できるコピー要望に応じて)に従って点検されたとき。specs上の表面的な/視覚欠陥は30日の郵送物以内のADIAに戻らなければならない。そのような日付の確認は貨物文書に基づいている。ADIAの保証の責任は修理するためにおよび/または上で述べられた言葉の取り替え限った。ADIAはあらゆるそれに続くか必然のでき事に責任がない。
保証の下の4.1RETURNING LCM –契約条件
4.1.No保証は注意が上で無視されたら示したら許可することができる。違反の典型的な例は次のとおりである:
- 壊れたLCDガラス。
- 部品の付加を含む方法で、変更される回路。
4.2.Module修理は相互一致に顧客に送り状を作られる。モジュールは失敗または欠陥の十分な記述と戻らなければならない。顧客が取付けているコネクターかケーブルはPCBのアイレット、コンダクターおよびターミナルを損なわないで完全に取除かれなければならない。
企業収益
、シンセンYada Xingye Technology Co. 2011年に創設されて、株式会社はLCD、LCM、TFT色LCD、タッチ画面および産業シリアル ポート スクリーンのR & D、生産および販売を専門にするハイテクな民間企業である。そして表示画面および表示機構(PCBA)の大ぞろいを提供できる。
それにいろいろな標準および区別されたLCDモジュール(LCM)、LCDおよびTFTのカラー ディスプレイ プロダクトある。顧客の要求に従ってさまざまな指定および技術的要求事項のLCDそしてLCMを作りなさい。プロダクトは器械、スマートな電話、タブレット コンピュータ、POS機械、医療機器、車機械、知能ロボット、スマートな家、理性的な身につけられるプロダクト、UAVs、VR/ARの目、軍プロダクトおよび他の分野で広く利用されている。プロダクトは良質の、マイクロ パワー消費量、速い配達、適正価格および時機を得たテクニカル サポートを達成するように努力する。広範な協同を遂行する国内外でいくつかの有名な企業によってプロダクトは広い市場の塗布および認識に勝った。
会社は製品品質に大きい重要性を付け、厳しくIOS9001およびRoHS管理を実行する。安定した質、専門のテクニカル サポートおよび時機を得たサービスは顧客へADIAの責任である。今日、TFTの市場はますます広く利用されている。一貫した持続によって顧客および製造者とともにTFTの表示画面の企業の専門および有名な製造業者を作成するために、ADIAは懸命に働く。
