製品詳細
起源の場所: 中国
ブランド名: BOE
証明: RoHS
モデル番号: YT024B001
支払いと送料の条件
最小注文数量: 10個
価格: USD 4-4.5/ PCS
パッケージの詳細: 50cm*50cm*60cm
受渡し時間: 20-25
サイズ: |
2.4対角線 |
決断: |
240 （横の） *320 （垂直） |
伝送: |
6.75% （タイプ。）;5.70% （分） |
色の全域: |
63.8% （タイプ）;55% （分） |
表示色: |
16.7M |
ピクセル運転要素: |
Si TFT |
補助的なピクセル サイズ（um）: |
42.5 （H）×3×127.5 （V） |
ピクセル整理: |
R.G.B. 縦縞 |
ボーダー（L/R/U/D）: |
2.1/2.1/1.8/6.8 |
応答時間（氏）: |
0 （タイプ）;45 （最高） |
サイズ: |
2.4対角線 |
決断: |
240 （横の） *320 （垂直） |
伝送: |
6.75% （タイプ。）;5.70% （分） |
色の全域: |
63.8% （タイプ）;55% （分） |
表示色: |
16.7M |
ピクセル運転要素: |
Si TFT |
補助的なピクセル サイズ（um）: |
42.5 （H）×3×127.5 （V） |
ピクセル整理: |
R.G.B. 縦縞 |
ボーダー（L/R/U/D）: |
2.1/2.1/1.8/6.8 |
応答時間（氏）: |
0 （タイプ）;45 （最高） |

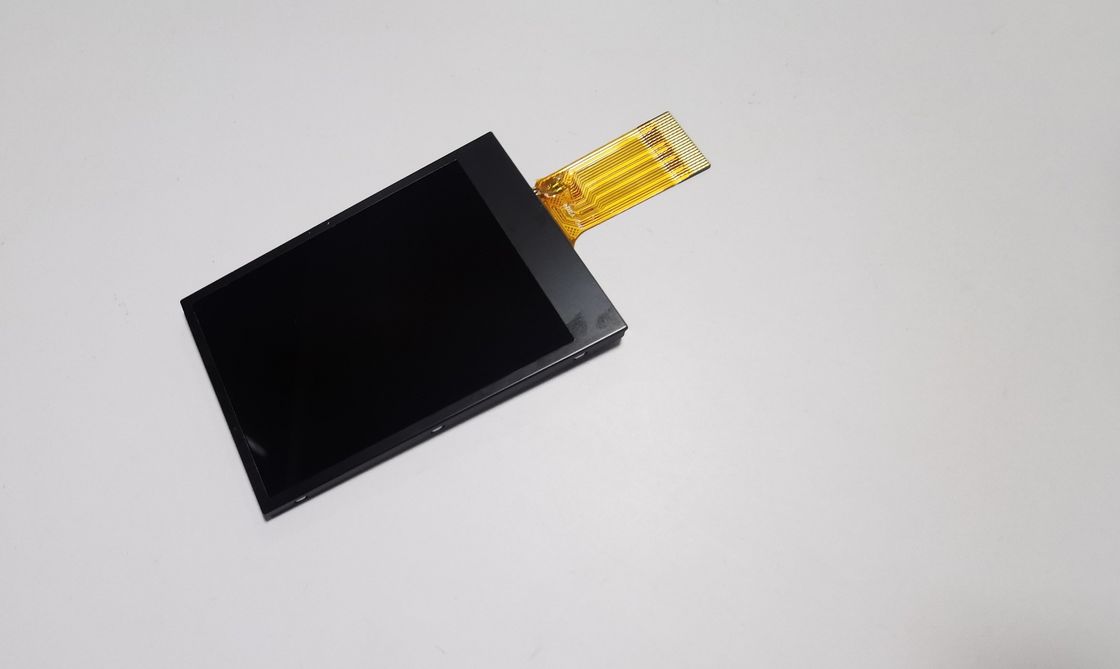

350cd/M2 ST7789 Driver 2.4 TFT SPI 240x320 With 6Bit RGB Interface
YT024B001 iisとして無定形のケイ素TFT （Thin Film Transistors）を使用して色の活動的なマトリックスTFT LCD Q-Panel活動的な転換装置。このモジュールに2.35インチが斜めに測定したQVGAの決断（320縦ピクセル配列によって横の240）の作用面積をある。各ピクセルはRED、GREENの縦縞で整理され、このモジュールが16.7M色を表示できるBLUEの点に分けられる。このモジュールに使用するTFT-LCDのパネルは低い反射およびハイ カラーのタイプのために合わせられる。
概要の指定
| NO. | 項目 | 指定 | 単位 | 注目 |
| 1 | LCDのサイズ | 2.4 | インチ | - |
| 2 | パネルのタイプ | IPS | - | - |
| 3 | 決断 | 240x （RGB） x 320 | ピクセル | - |
| 4 | 表示モード | 普通黒い | - | - |
| 5 | Colorsの表示Number | 262K | - | ノート |
| 6 | 見る方向 | すべての時 | - | - |
| 7 | 対照の比率 | 1000 （TYPE） | - | - |
| 8 | 光 | 350 （TYPE） | cd/m2 | ノート |
| 9 | モジュールのサイズ | 42.72 （W） ×60.26 （L） ×2.3 （T） | mm | ノート |
| 10 | 作用面積 | 36.72 （W） L） × 48.96 （ | mm | - |
| 11 | ピクセル ピッチ | 0.153 （W） X 0.153 （L） | mm | - |
| 12 | 重量 | TBD | g | - |
| 13 | 運転者IC | ST7789V | - | - |
| 14 | 運転者ICのRAMのサイズ | RAMLess | かんだ | - |
| 15 | 光源 | 4LEDs White | - | - |
| 16 | インターフェイス | SPI+18BIT-RGB | - | - |
| 17 | 実用温度 | -20~70 | ºC | - |
| 18 | 保管温度 | -30~80 | ºC | - |
輪郭Dimension （単位:mm）
関連製品
| TFT-LCM （mm） | |||||||||
| サイズ | モデルいいえ。 | 決断 | H | V | T | 金指の間隔 | インターフェイス | PIN | IC |
| 2.4 | YT024HT008-V4 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 44 | ILI9325C |
| 2.4 | YT024H008-V5 | 240x320 | 42.72 | 60.26 | 2.20 | P0.8/W0.4 | MCU16bit | 44 | ILI9325C |
| 2.4 | YT024HT008-V6 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 44 | ILI9325C |
| 2.4 | YT024HT008-V7 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 44 | ILI9325C |
| 2.4 | YT024HT-M-008 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 44 | HX8347-D |
| 2.4 | YT024HT009 | 240x320 | 42.72 | 60.26 | 2.90 | MCU16bit | 37 | ILI9325C | |
| 2.4 | YT024HT009-V1 | 240x320 | 42.72 | 60.26 | 3.30 | MCU16bit | 37 | ILI9325C | |
| 2.4 | YT024HT009-V2 | 240x320 | 42.72 | 60.26 | 3.30 | MCU16bit | 37 | ILI9325C | |
| 2.4 | YT024HT-M-009 | 240x320 | 42.72 | 60.26 | 2.90 | MCU16bit | 37 | HX8347-D | |
| 2.4 | YT024HT011-V5 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 37 | ILI9325C |
| 2.4 | YT024T011-V6 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347-G （T） |
| 2.4 | YT024T011-V7 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347I |
| 2.4 | YT024TT011 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 37 | |
| 2.4 | YT024TT011-V2 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347-G （T） |
| 2.4 | YT024H-M-011-V1 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347-D |
| 2.4 | YT024HT-M-011 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347-D |
| 2.4 | YT024HT-M-011-V1 | 240x320 | 42.72 | 60.26 | 3.30 | P0.8/W0.4 | MCU16bit | 37 | HX8347-D |
| 2.4 | YT024L011 | 240x320 | 42.72 | 60.26 | 1.85 | P0.8/W0.4 | MCU16bit | 37 | ILI9341 |
| 2.4 | YT024L011-V1 | 240x320 | 42.72 | 60.26 | 1.85 | P0.8/W0.4 | MCU16bit | 37 | ILI9341 |
| 2.4 | YT024H012 | 240x320 | 42.72 | 60.26 | 2.25 | P0.8/W0.4 | MCU8bit | 37 | ILI9325C |
| 2.4 | YT024B012 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCUの高8bit | 37 | ILI9341 |
| 2.4 | YT024F012 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCUの高8bit | 37 | ST7789S |
| 2.4 | YT024F012-V1 | 240x320 | 42.72 | 60.26 | 2.30 | P0.8/W0.4 | MCUの高8bit | 37 | ILI9341 |
